origin是由originlab公司出品的一款具备数据统计、峰值分析、曲线拟合等功能的专业绘图软件，可谓是学术研究和论文写作中的一大利器。然而，很多人第一次看到这款软件时就被它复杂的界面劝退，认为该软件难以上手。其实，我们只需要稍加梳理，掌握一些基础操作，就足以完成我们所需的大多数科研制图了。我们已经将origin的一些常用操作整理如下，希望对正在科研路上奋斗的你有所帮助。
一、工作界面
首先，让我们来了解一下origin的工作界面。

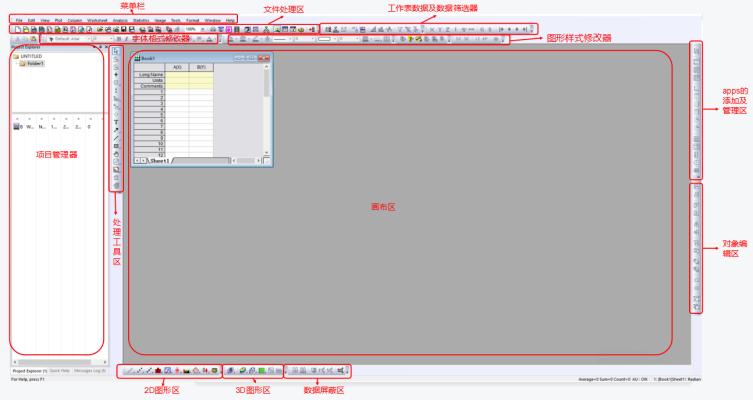

图1 origin工作界面
如图1所示，origin的工作界面可以分为以下几个模块：
菜单栏：包含软件全部功能，如数据绘图、数据分析、图例、文件创建保存、窗口排列等；
文件处理区：提供对数据表进行处理的一些功能，如新建、打开、保存等；
工作表数据及数据筛选器：对数据工作表进行数学运算等；
字体格式修改器：调整图形中文字的字体、颜色及粗细等；
图形样式修改器：修改图形中线型、颜色等参数；
项目管理器：包含创建的工作表及已绘制图形，双击即可查看对应信息；
处理工具区：用于添加文本、线条、标注，以及插入公式、图形、工作表等；
画布区：显示工作表数据及图形等；
2d图形区：包含绘制常见2d图形的快捷键；
3d图形区：包含绘制常见3d图形的快捷键；
数据屏蔽区：可以对不需要的数据进行屏蔽；
apps的添加及管理区：添加单独应用并管理已添加的应用；
对象编辑区：调整分布方式，包括水平分布、垂直分布等。
二、操作说明

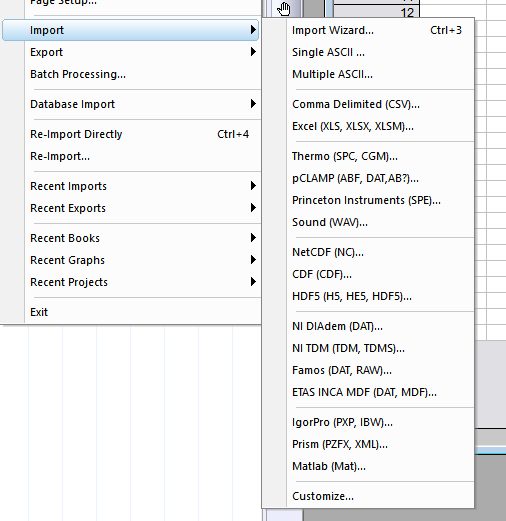

要使用origin处理数据，首先需要将实验数据导入到origin中。向origin中导入数据的常用方式有两种：第一种是用户通过新建数据表并直接将数据复制粘贴到数据表中，第二种是用户通过导入excel表或txt文件将数据文件导入到软件中。在导入文件数据时，可以直接将文件拖拽到origin中，也可以点击工作界面菜单栏中的对应按钮【file】→【import】，选择本地文件进行导入，如图2所示。
图2 origin通过菜单栏按钮导入数据
被导入的数据会在工作表中显示。在工作表中，一般默认第一列为x轴，第二列为y轴。如果用户还想添加新列，可以点击鼠标右键并选择【add new column】进行添加。

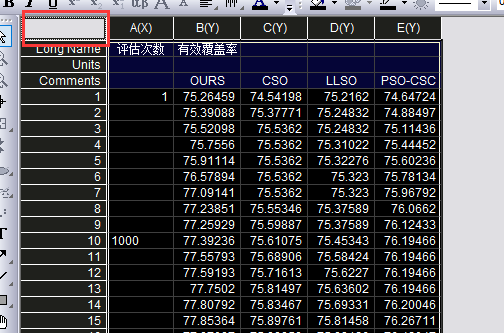

此外，工作表第一行【long name】表示该列名称，第二行【units】表示数据单位，第三行【comments】表示注释，后面的行均为数据行，如图3所示。

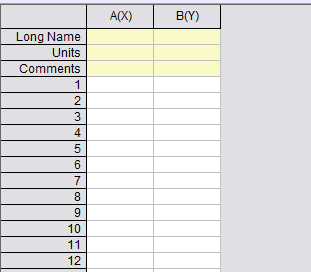

图3 origin数据表示例
折线图、柱形图和散点图都是常见的统计图形。接下来，我们以折线图的绘制为例，简单介绍一下origin的绘图及美化功能。
首先点击工作表左上方的表格单元，选中表格中的所有数据，如图4所示。
图4 选中工作表中所有数据

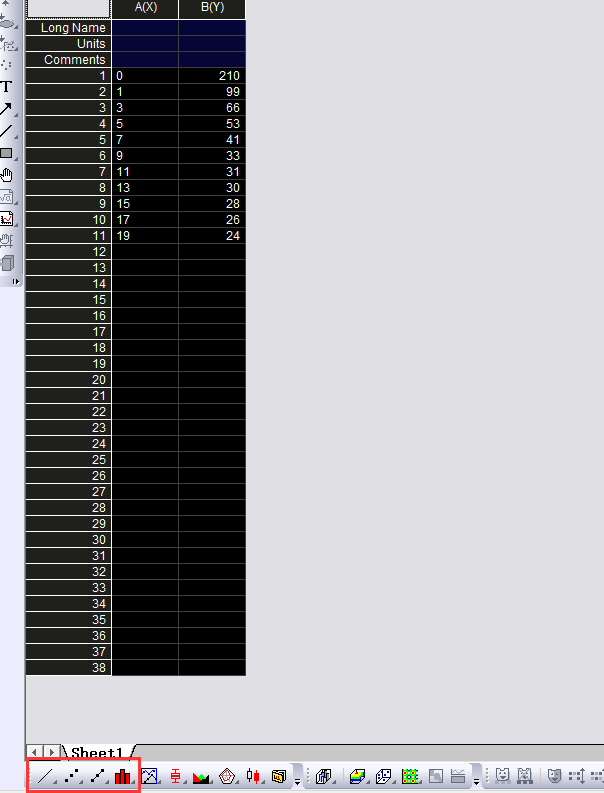

接着，选择下侧工具栏2d图形模块中相应的图形类型，如图5所示。这里我们选择折线图。
图5 工具栏2d图形区

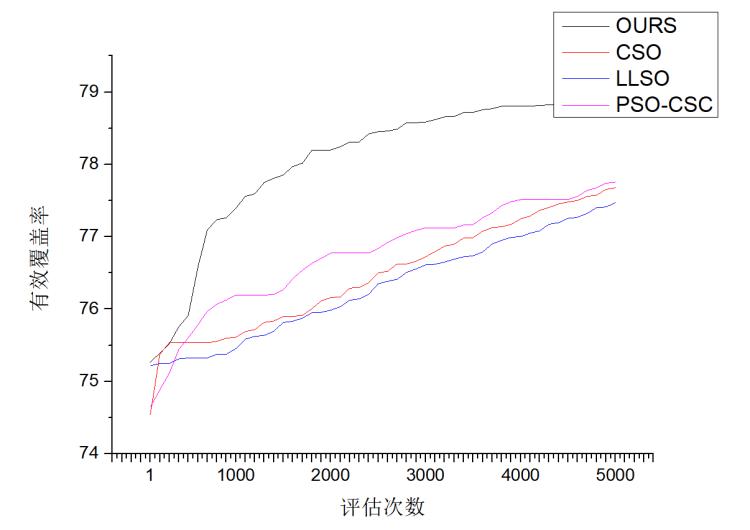

操作完成后，我们就可以看到软件生成的折线图，如图6所示。
图6 origin根据数据绘制的折线图

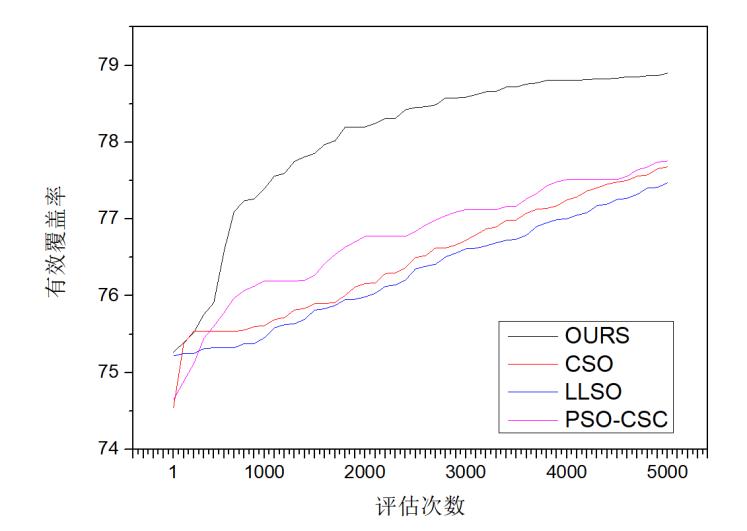

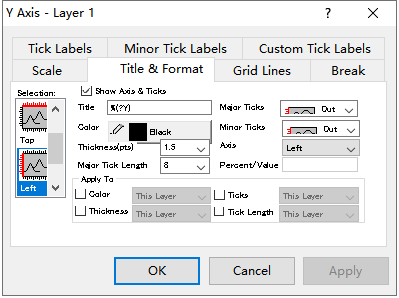

为了使统计图更加美观，我们运用origin绘图时，除了使用默认的横坐标和纵坐标以外，还可以为统计图添加上边框和右边框。具体操作是将光标置于横坐标或者纵坐标上后双击鼠标，此时会弹出如图7所示的设置框。
图7 统计图边框参数设置
在设置框中，我们可以选择【title & format】项，对上下左右四个方向的边框进行设置。比方说，选择【top】选项，勾选【show axis & tick】选项即可为统计图添加上边框。需要注意的是，如果不希望上边框出现刻度，则需要将【major ticks】和【minor ticks】参数设置为none。右侧边框的设置方法与上边框一致。图8展示了添加上边框与右边框后的折线图。
图8 添加了上边框与右边框的折线图

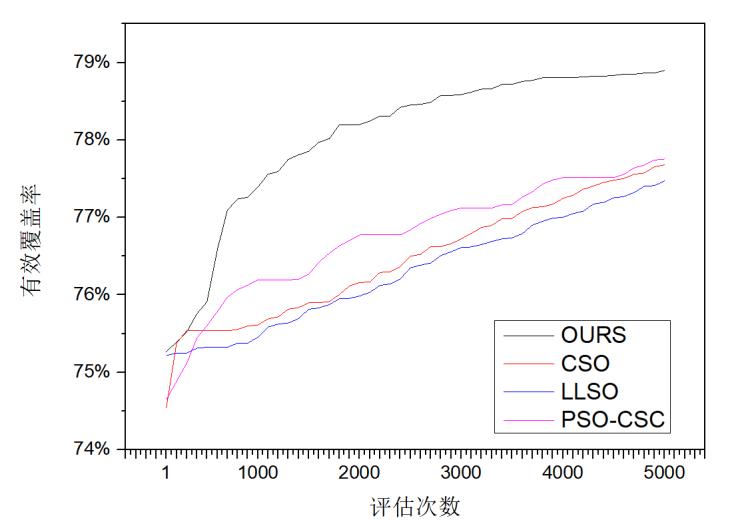

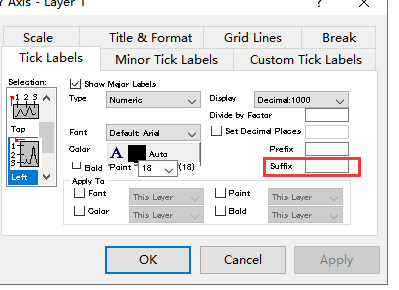

除此之外，我们还可以为统计图坐标轴的刻度设置单位。用鼠标双击左侧坐标轴，在设置界面选择【tick labels】选项，在【suffix】中输入单位。如图9和图10所示，得到了包含“%”单位刻度的纵坐标轴。
图9 统计图坐标轴单位设置
图10 纵坐标包含单位刻度的折线图

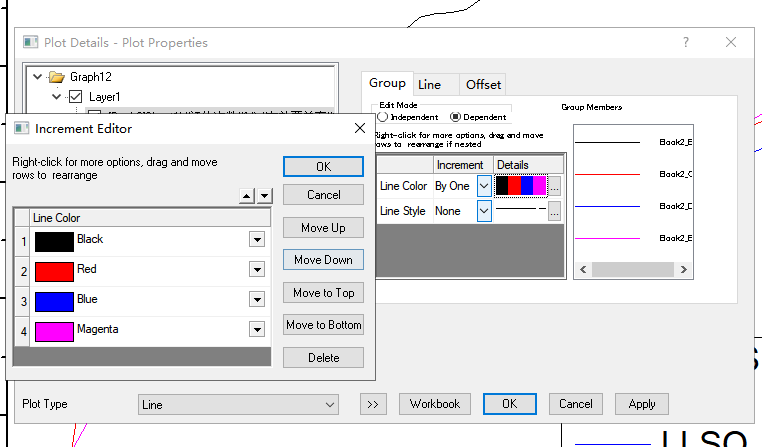

如果想要更改统计图的样式，只需要用鼠标在统计图上双击，在名为【plot details - plot properties】的弹窗中进行设置。如果我们想要修改折线图的颜色，那么可以在【plot details - plot properties】的【group】面板中对参数【color】进行修改，点击【details】即可以对每条折线的颜色进行单独修改，如图11所示。
图11 修改折线图中折线的颜色

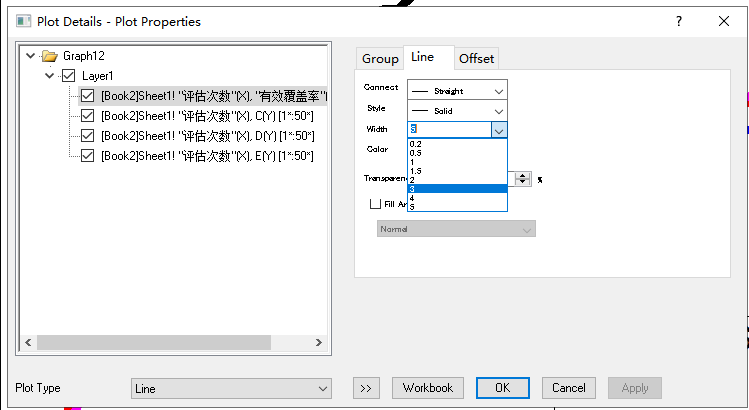

除此之外，我们还可以改变折线图中折线的粗细，使折线显示更加清晰。具体操作是在【plot details - plot properties】的设置面板中找到【line】选项，选择合适的宽度即可，如图12所示。
图12 将折线图中折线宽度修改为3
如果想要在统计图中添加文字或者其他信息，我们可以在【绘图工具区】中选择相应的工具进行添加。比方说在图13中，我们在折线图上侧添加了折线图的标题。

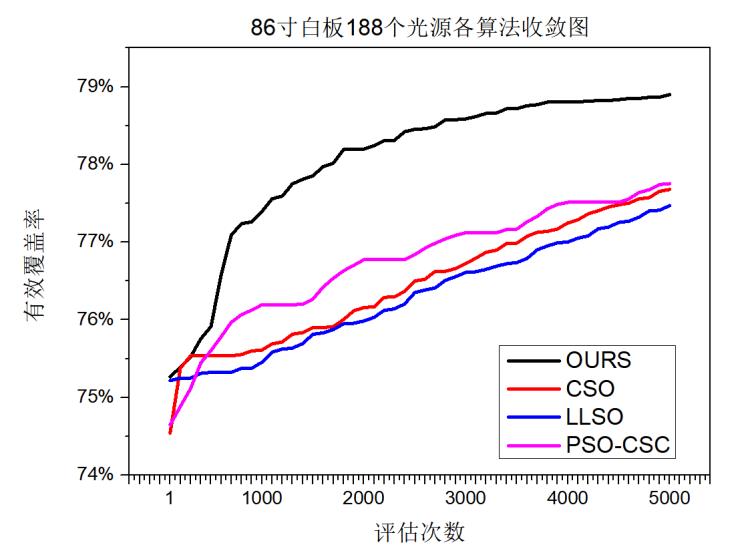

图13 美化后的折线图
有时候我们可能需要绘制一些相同或者相似的图形，这时可以运用origin的模板绘图功能，基于已完成绘制的统计图建立统计图模板，减少不必要的重复绘图，节省绘制时间。

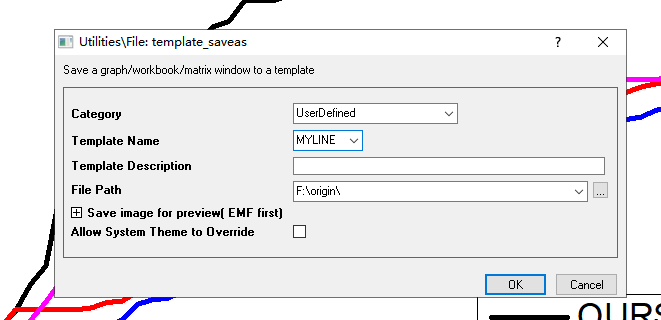

以前文绘制完成的折线图为例，我们需要将其保存成模板。首先，点击菜单栏中的【file】选择【sava template as】选项，origin即会弹出模板信息编辑界面，如图14所示。在本例中，我们将模板名称改为“myline”，按下【ok】键保存模板。
图14 绘图模板信息编辑
需要使用已有模板时，我们只需要选中已导入origin的数据，然后点击菜单栏中的【plot】选项，选择【template library】，即可进行模板的选择。在本例中，我们选择上文中所设置【user defined】标签下的【myline】作为折线图模板，生成了如图15所示的多张折线图。

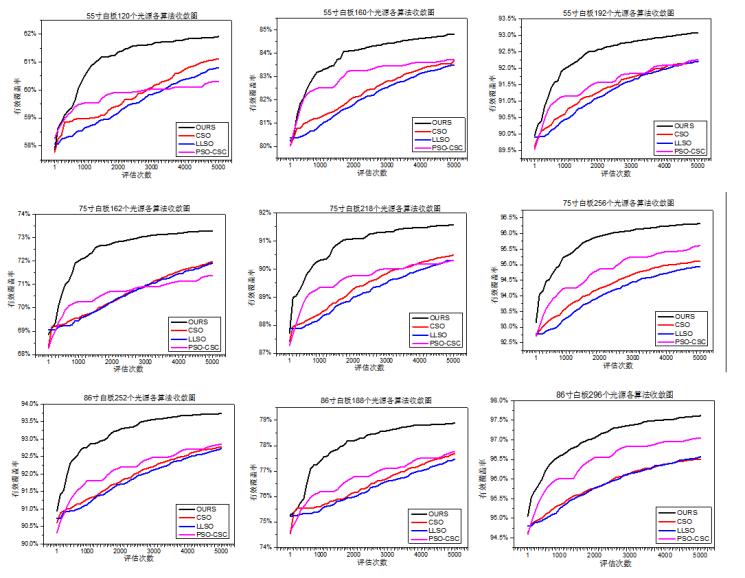

图15 使用绘图模板生成的多张折线图
完成图片绘制后，我们需要导出图片并将其运用到论文中。origin软件支持导出两种图片类型：矢量图和位图。矢量图因为便于修改，且放大后不会失真，所以常被用于学术论文和实验报告中。矢量图的导出非常简单，只需将光标放在图片的空白处，点击鼠标右键，选择【copy page】复制矢量图，再将其粘贴到所需文档中即可。
除了矢量图，我们还可以通过origin中菜单栏的【export page】功能获取指定格式和大小的位图。将光标放在图片的空白处，点击鼠标右键，选择【export page】，即可对导出图片格式、图片大小等参数进行设置，如图16所示。
图16 origin位图的导出
只要掌握以上方法，我们就可以轻松绘制学术科研中所需的大多数统计图形了。有需要的小伙伴赶紧用起来吧！
